喜报 |瓦特建设荣获“建模大师杯”全国BIM建模大赛三等奖！

我司在2022年第五届“建模大师杯”全国建筑信息模型（BIM）建模大赛中所提交的参赛项目“新川创新科技园社区综合体2号机电安装工程”，荣获三等奖，特发此报，以示表彰！

公司简介

四川瓦特建设工程有限公司是一家专注于机电安装的施工企业，机电、消防均为一级资质。

项目简介

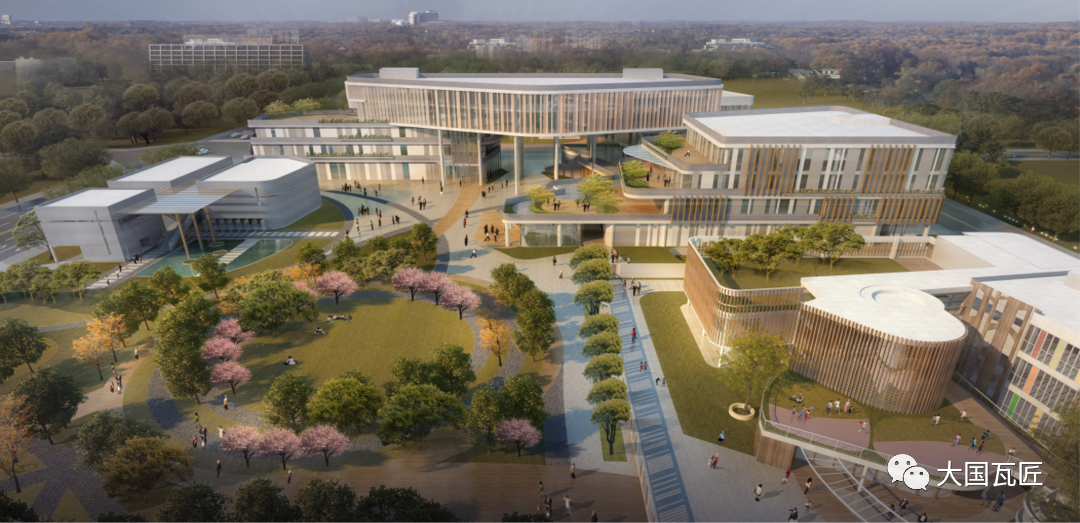

新川创新科技园社区2号综合体位于成都市高新区新川片区，地上5层，地下一层，总建筑面积23737.80平米。建筑高度23.65米，钢筋混凝土框架结构，其中地上建筑面积16455.19平方米，地下建筑面积7282.61 平方米，设计人防面积为5166.76㎡。地上为一栋建筑，包括环卫休息站、社区养老设施、社区卫生服务中心、社区用房（社区居委会）、文化活动中心、综合健身馆、邮政服务网点、农贸市场、社区服务中心、物管用房。地下为1层地下室，为停车库、再生资源回收站、垃圾房、开闭所、设备用房。

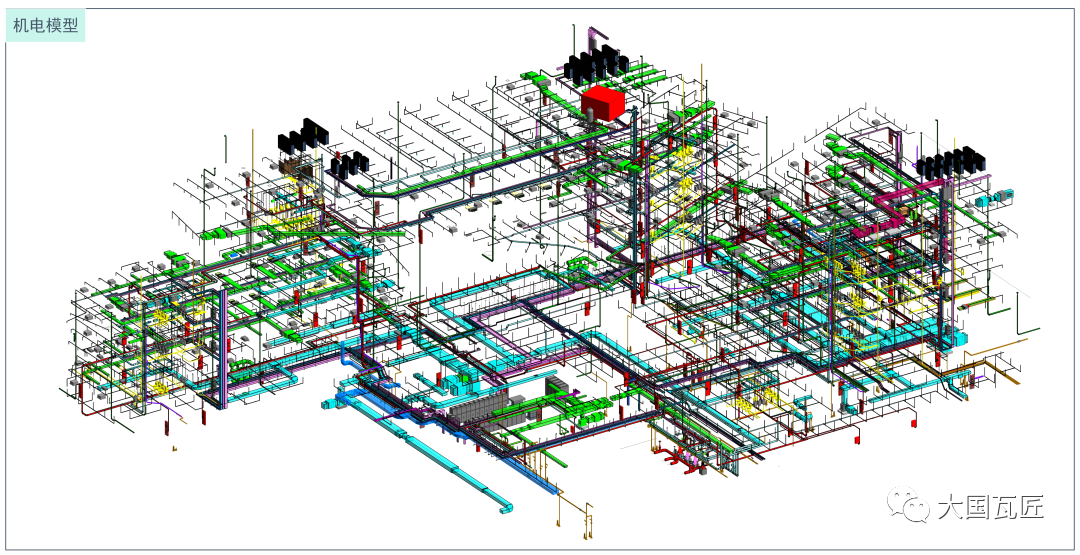

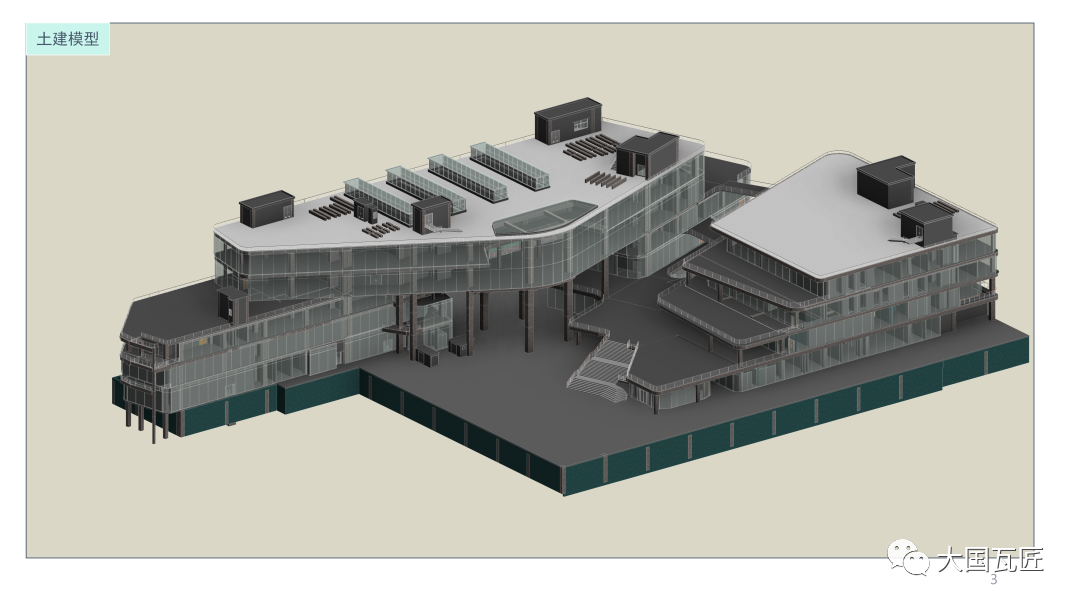

BIM模型图一

BIM模型图二

BIM实施情况

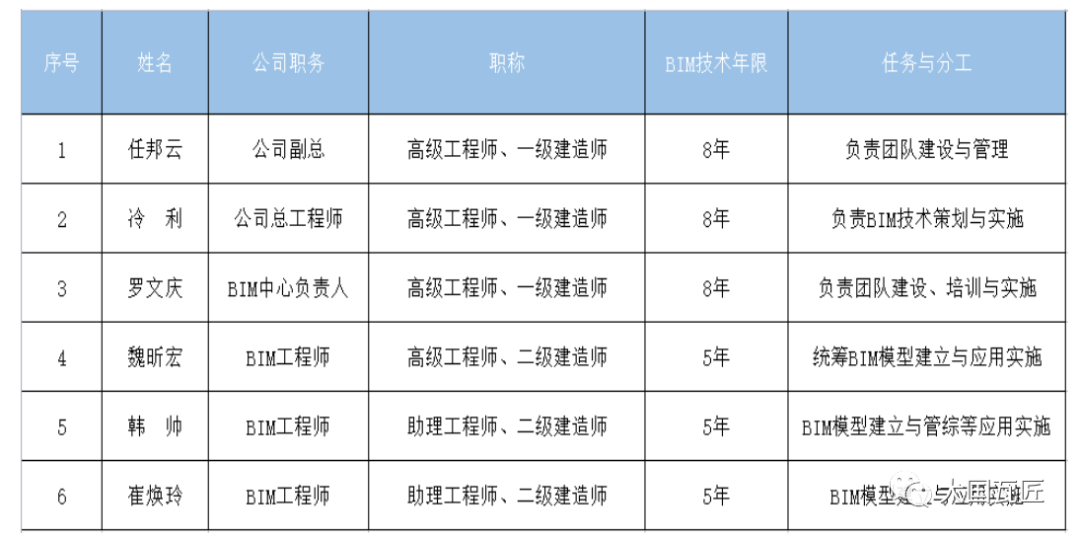

公司为新川项目组建了强大的BIM团队，成员均有5年以上BIM实施经验。

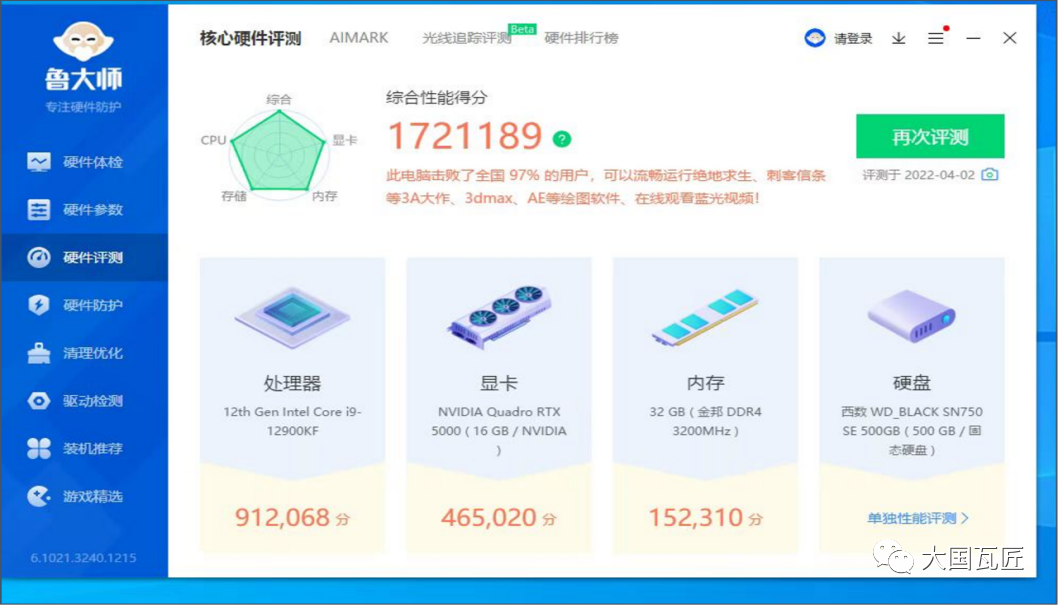

BIM中心配置的台式机配置为：I9-12代处理器/RTX5000显卡/32GB内存。此外为每人配备了戴尔PRECISION-7730移动工作站。

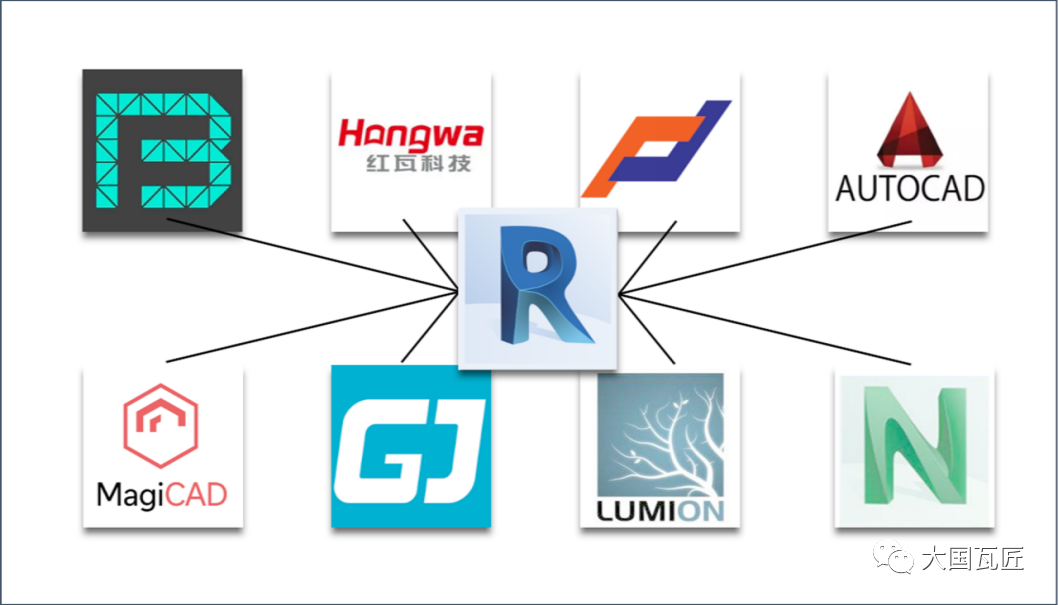

BIM团队以Revit2020为核心基础建模软件，辅以红瓦科技建模大师,CAD,Navisworks,Fuzor,MagiCAD,LUMION，BIMFace等软件为项目实施提供全程指导。

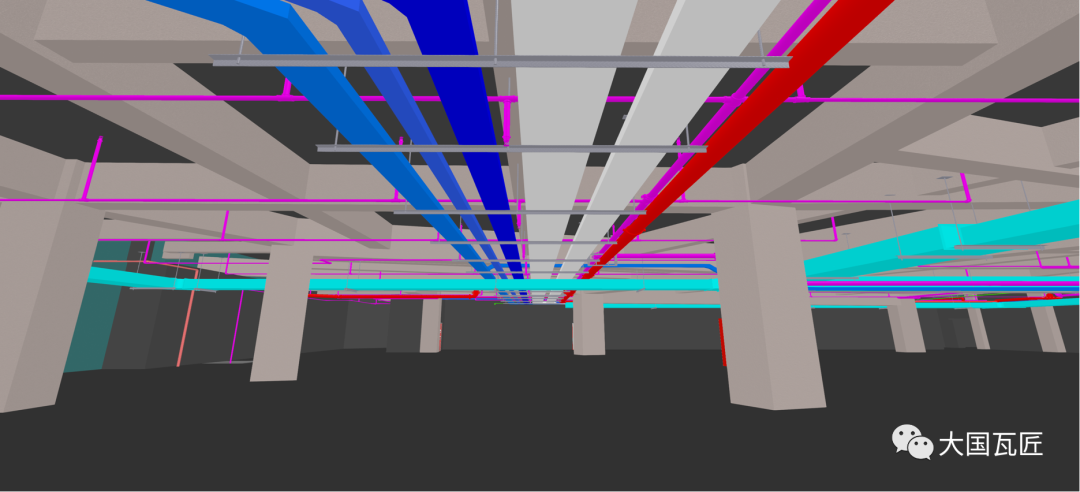

管综优化：通过BIM技术深化管综，在满足使用功能的前提下，将空间利用，本项目地下室所有车道净高均在2500mm以上，超过甲方与设计的预期效果。各专业间的设计及施工碰撞，在施工之前运用BIM协调虚拟平台优化净空，优化管线排布方案，在支吊架受力计算合格的基础上做到美观、整洁，错落有致，利用优化后的三维管线方案，进行施工交底、施工模拟，提高施工质量。以最实际的方式体现降本增效。

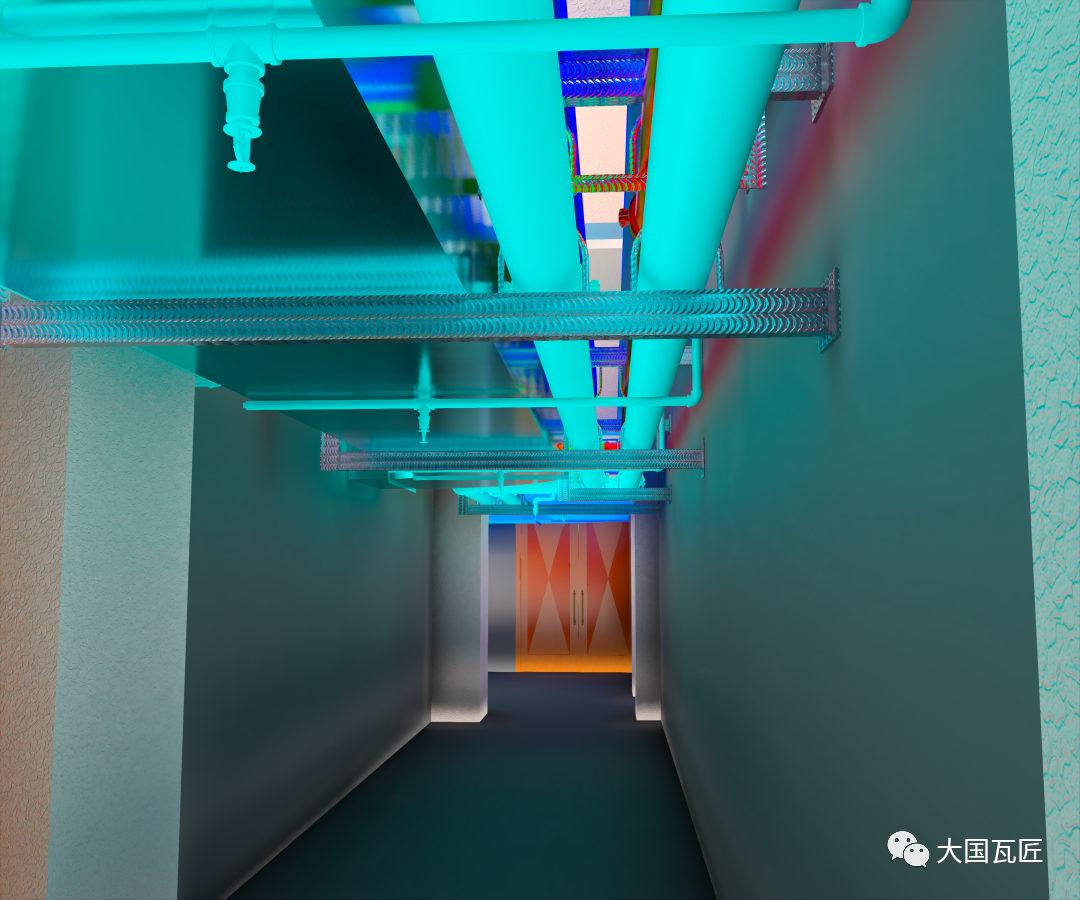

优化图（1）

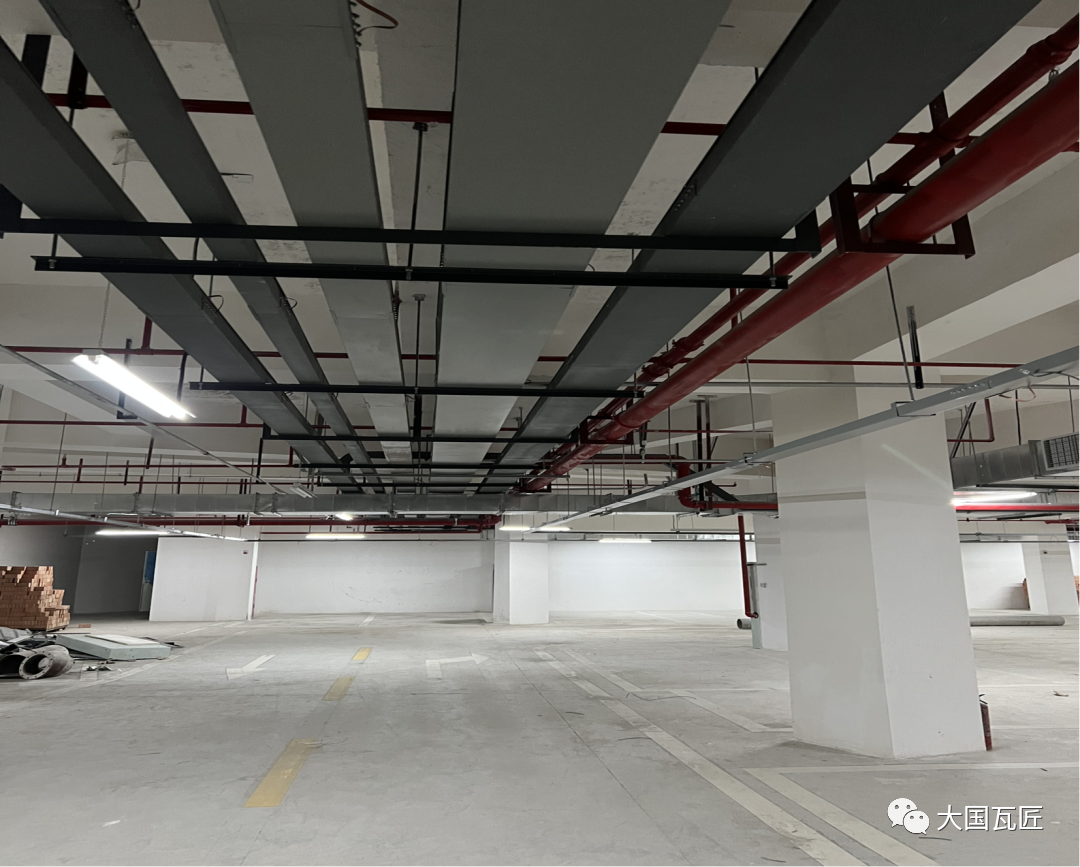

实施实景（2）

优化图（2）

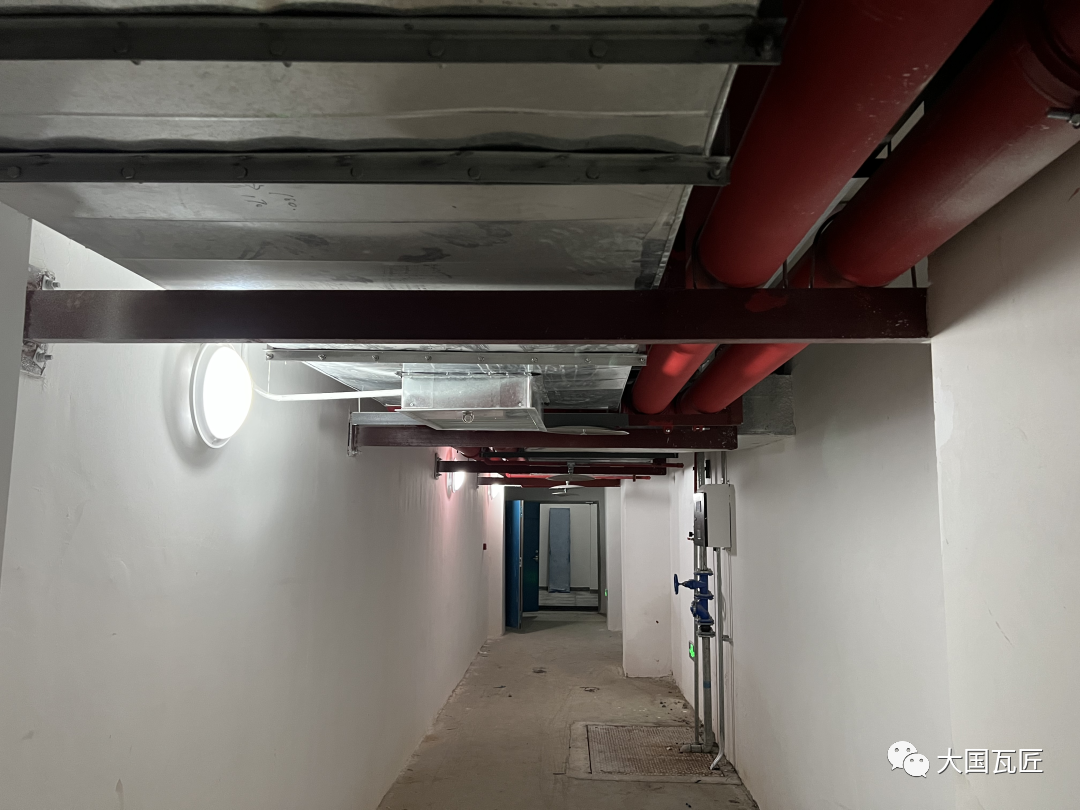

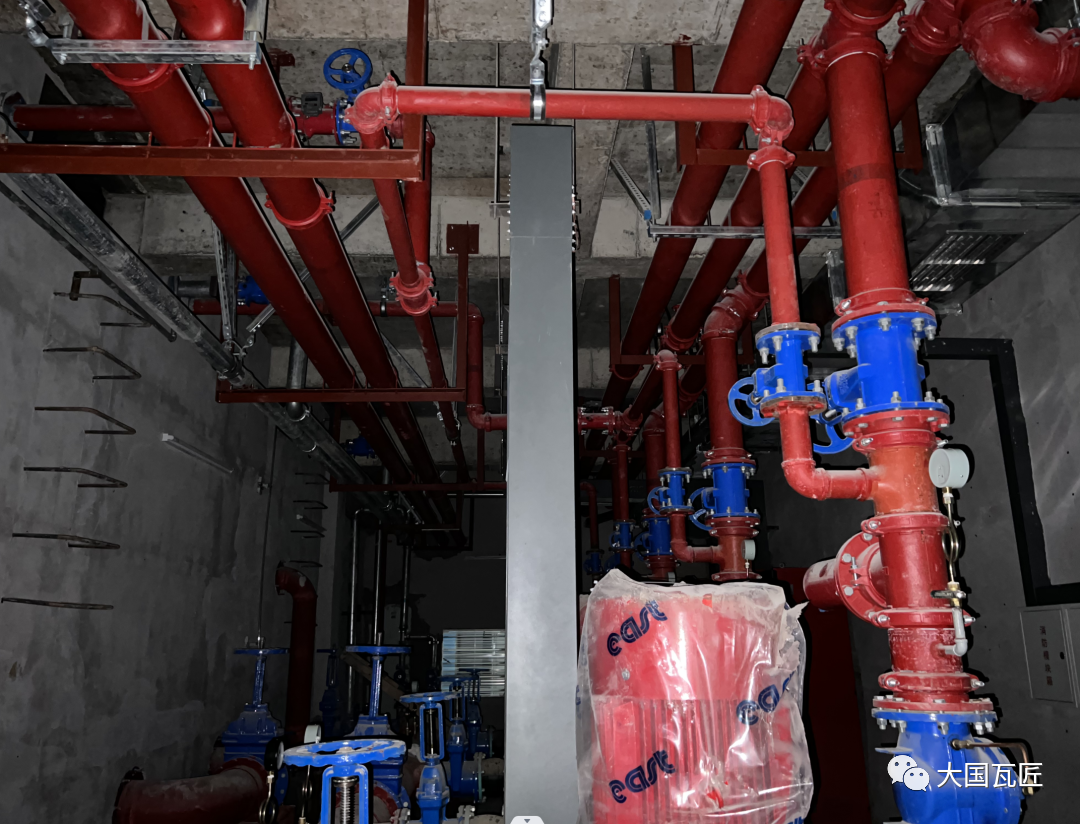

实施实景（2）

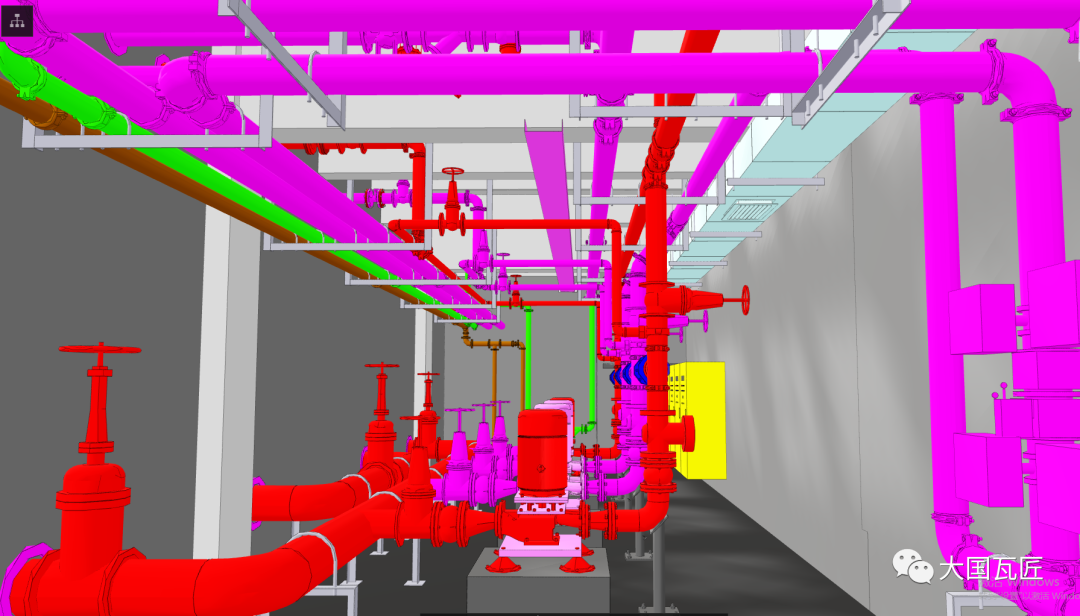

机房优化：根据机电管线布置原则与机房布置原则进行深化设计，使设备机房满足现场施工要求，合理利用机房内的空间。对消防泵房进行BIM建模，对全专业机电管线进行支吊架深化设计，根据模型对剪力墙/人防墙进行洞口预留。机房深化需考虑：（1）设备管线综合布置；（2）维修空间预留；（3）设备运输路线；（4）观感要求。

装配式机房：本项目消防泵房采用工厂预制加工，现场装配安装，依托BIM技术的高精度，根据厂家提供的设备参数，合理拆分管道，形成准的零件图，并由零件图组成装配图，输出到工厂进行准加工成半成品运至现场进行快速装配。运用BIM技术在复杂紧凑的设备机房里对各类管线设备模块进行标准化拆分、标准化设计、工业化生产，通过标准化的产品构件能够大大的提高安装效率、缩短工期、降低安装成本。本项目装配式消防泵房用时4天，观感质量达到预期。

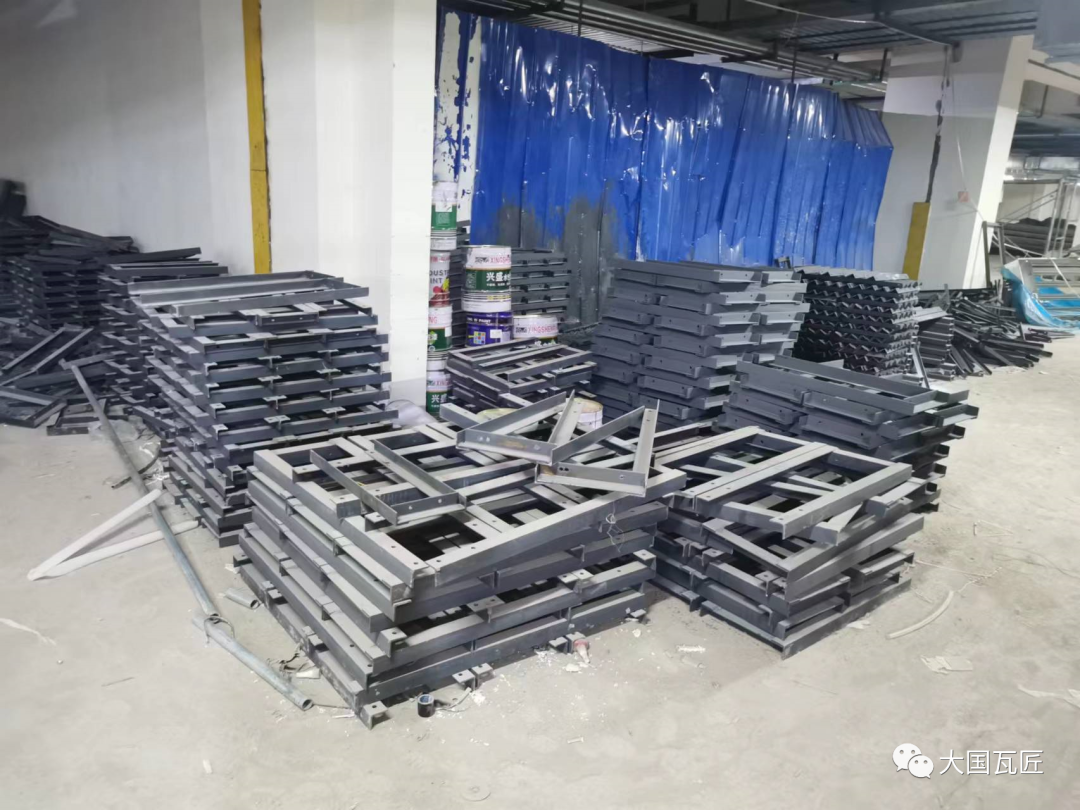

综合支架及受力分析：使用红瓦科技的建模大师、MAICAD、PKPM等软件对每一付综合支吊架进行受力分析，让机电安装更加科学、安全、可靠。
